Tomografía Eléctrica, Polarización Inducida y S.E.V.
PROGEO posee dos equipos de Tomografía eléctrica, el Terrameter SAS 1000 de 1 canal, y el Terrameter LS2 de 12 canales, ambos de la casa ABEM, estos equipos sirven para realizar:
Tomografía Eléctrica Multielectrodo
Ejemplo de tomografía eléctrica para la prospección geotécnica de un talud.
Ejemplo de tomografía eléctrica para la prospección hidrogeológica de una zona.
Ejemplo de cubicación cantera de ofitas para la prospección minera de una cantera.

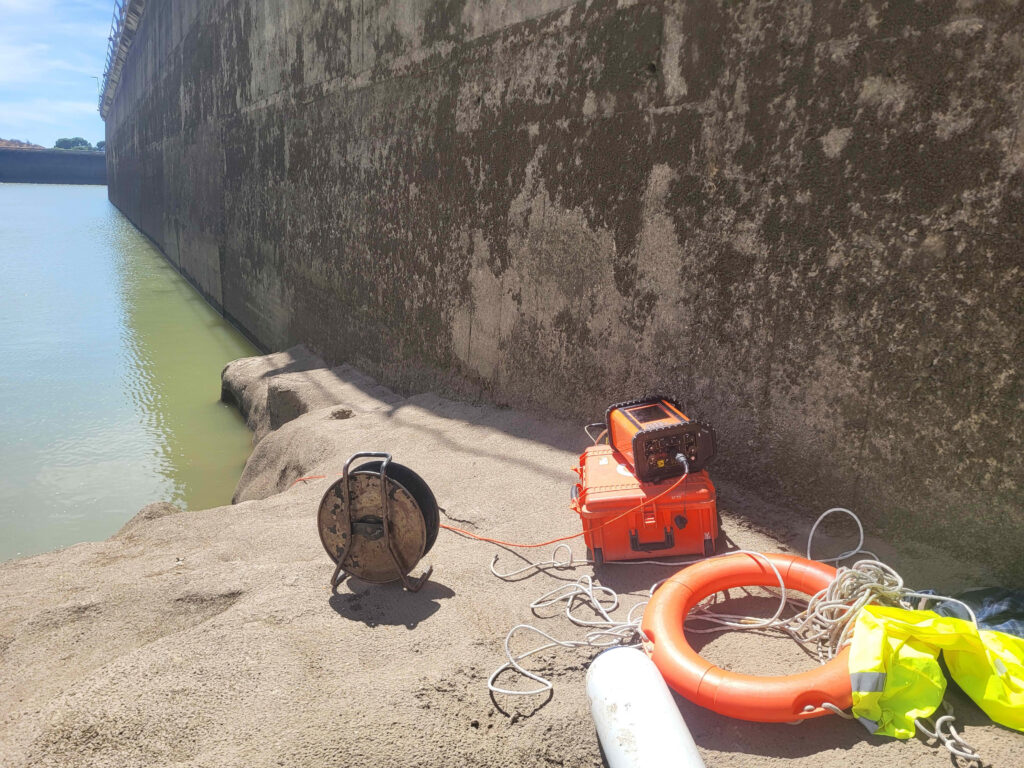

Tomografía Eléctrica Multielectrodo Marina
¿QUÉ ES LA TOMOGRAFÍA ELÉCTRICA MULTIELECTRODO MARINA?

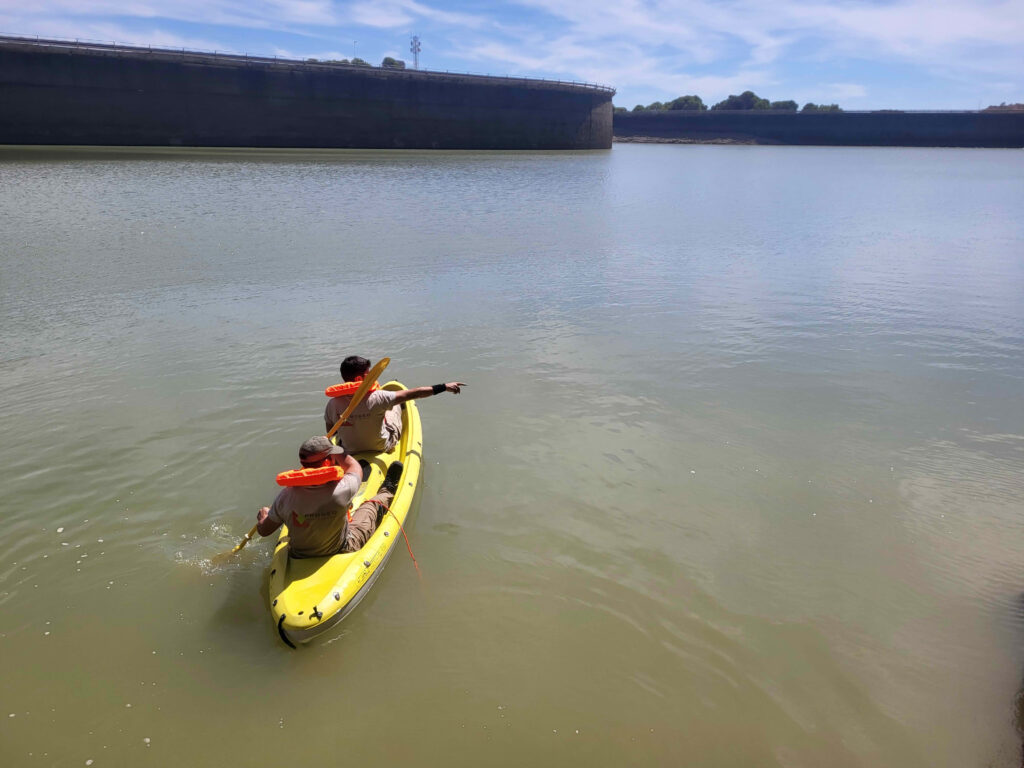

-La Tomografía Eléctrica Multielectrodo Marina es una técnica geofísica no destructiva que permite investigar la distribución de la resistividad eléctrica bajo el fondo marino mediante electrodos remolcados desde una embarcación.
Esta metodología proporciona información continua del subsuelo sumergido para estudios geotécnicos, ambientales, hidrogeológicos y de ingeniería civil.
¿CUÁLES SON SUS APLICACIONES?
✔ Estudios geotécnicos para puertos y obras marítimas.
✔ Caracterización del fondo marino, espesor de capas de sedimentos, cambios litológicos
✔ Detección de cavidades y filtraciones, hundimientos y zonas inestables
✔ Localización de agua dulce e intrusión salina (acuíferos costeros, delimitación de la cuña salina, etc)
✔ Estudios ambientales (contaminación marina, vertederos costeros, etc)

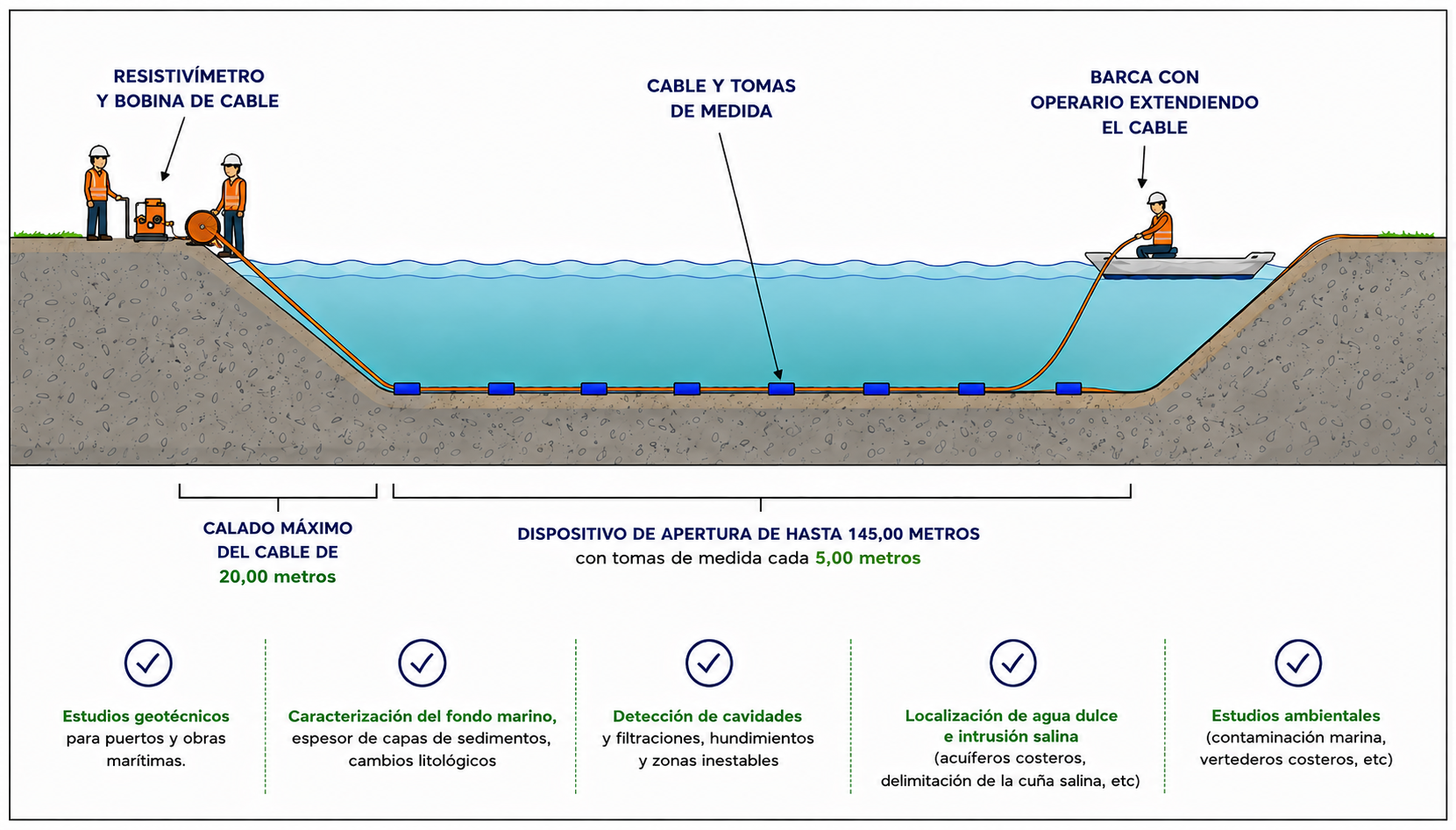

¿CUÁL ES NUESTRA METODOLOGÍA?
Sondeos Eléctricos Verticales
Curva de Resistividad y Profundidad
Cálculo del modelo de capas
Capas, Resistividad Real, Espesor y Profundidad
Sondeo eléctrico vertical
En la figura se representa la gráfica obtenida y la interpretación realizada por el Software IPI2win. Vienen representados ρ: que es la resistividad, h el espesor de cada capa, y d: la profundidad.
Sondeo Eléctrico Vertical para la prospección profunda de aguas subterráneas con apertura de AB 2000 metros, se observa claramente como a 458 metros hay un brusco cambio de resistividad en el que el terreno cambia de margas azules, (nivel poco resistivo y estéril en aguas subterránea), a las calcarenitas de la base del Mioceno donde cortó el sondeo 20 l/s.
Polarización Inducida
Ejemplo de polarización inducida para la prospección de sulfuros desiminados en la Faja Piritica.
