Sísmica de Pasiva tipo Masw en Córdoba
Sísmica Pasiva tipo Masw
Ejemplo de sísmica Masw en un túnel, para determinar las zonas blandas del terreno.

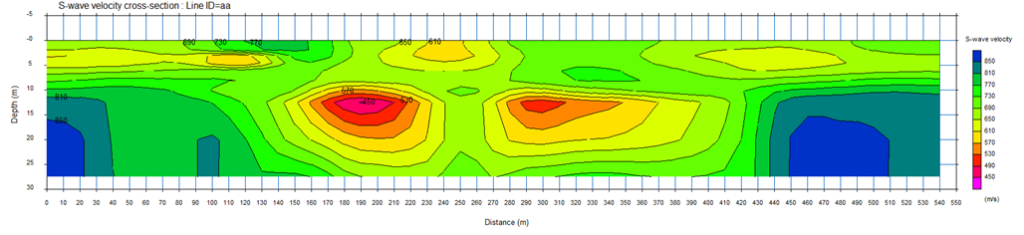

El perfil analizado abarca 540 metros de longitud. Con base en las velocidades de propagación de ondas de corte (Vs), es posible identificar diversos tipos de materiales en profundidad.
Los primeros 10,00 metros presentan valores de velocidad entre 610 y 690 m/s, característicos de suelos compactos o roca blanda. Se asocian a colores verdosos.
Entre los 10,00 y 15,00 metros de profundidad, en la región central del perfil (entre 160-230 y 270-360 metros en longitud), se detecta una reducción anómala de la velocidad, con valores entre 530 y 570 m/s. Esta zona coincide con problemas estructurales en el túnel, pero sigue indicando suelos muy densos o roca blanda. Los colores van de amarillos a rojizos.
En niveles más profundos y en los laterales, se encuentran velocidades de 610 a 850 m/s, lo que corresponde a formaciones rocosas. Se identifican con colores de verdes a azulados.

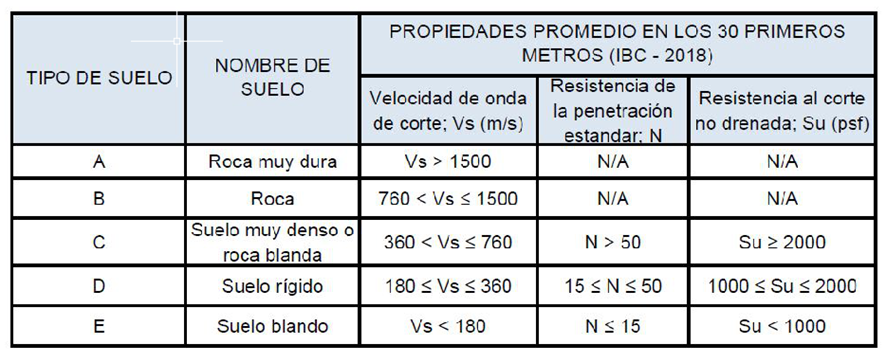

Dado que los valores de Vs determinan la consistencia del suelo, el Vs30 obtenido permite categorizar los materiales según el IBC (International Building Code), como se observa en la siguiente tabla.
